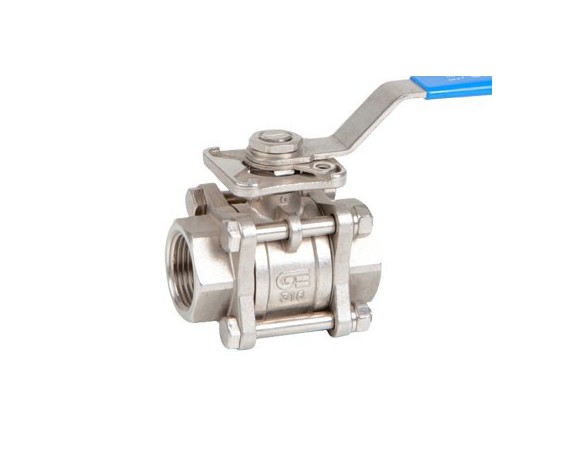

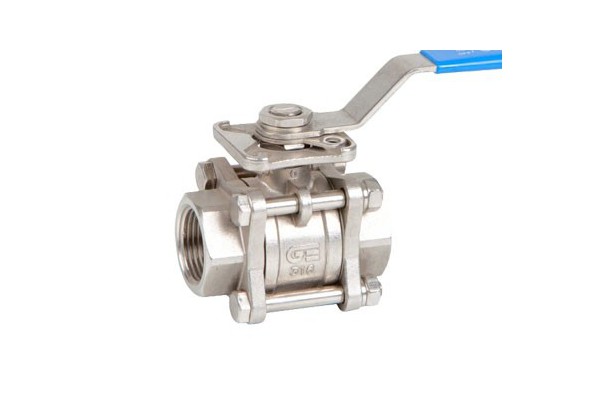

Válvula esfera 3 peças roscada inox
Válvula de esfera passo total de 3 peças. Construção em aço inox CF8M (316) microfusão.
Extremos rosca GAS DIN 2999. Juntas e vedantes PTFE+15% FV. O-ring do eixo em Viton,
PN 63. Temperatura -25º + 180ºC. Comando manual por alavanca com sistema de bloqueio
e também montagem direta segundo ISO 5211.
Qualidade: Aço inox AISI 316

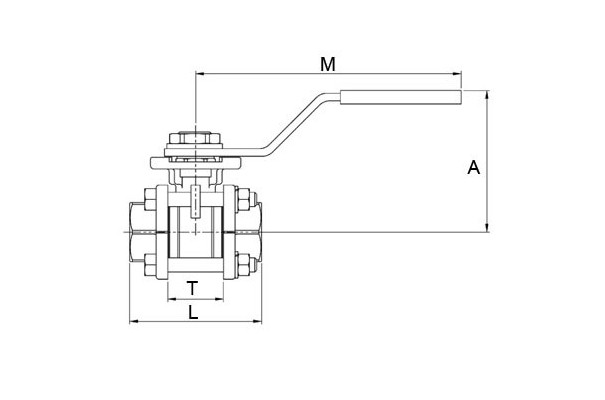

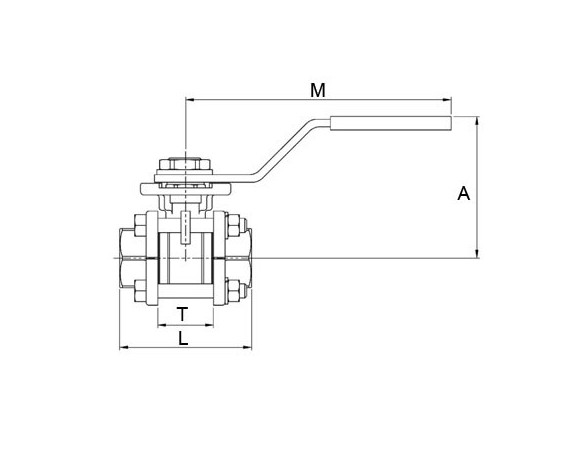

| Código | Ref. | Medida | PN | Passo | Dimensões | Peso | |||
| A | L | M | T | ( Kg ) | |||||
| VE3.02 | 2025 02 | 1/4" | 63 | 11 | 60 | 47,6 | 112 | 23 | 0,38 |
| VE3.03 | 2025 03 | 3/8" | 63 | 12,7 | 60 | 47,6 | 112 | 23 | 0,39 |
| VE3.04 | 2025 04 | 1/2" | 63 | 15 | 60 | 56 | 112 | 24 | 0,44 |
| VE3.05 | 2025 05 | 3/4" | 63 | 20 | 70 | 73 | 138 | 30 | 0,82 |
| VE3.06 | 2025 06 | 1" | 63 | 25 | 70 | 82 | 138 | 33,5 | 1,02 |
| VE3.07 | 2025 07 | 1 1/4" | 63 | 32 | 88 | 91 | 160 | 41,5 | 1,79 |
| VE3.08 | 2025 08 | 1 1/2" | 63 | 40 | 94 | 104 | 205 | 51,5 | 2,46 |
| VE3.09 | 2025 09 | 2" | 63 | 50 | 100 | 120 | 205 | 63 | 3,47 |
| VE3.10 | 2025 10 | 2 1/2" | 63 | 65 | 150 | 155 | 330 | 83,5 | 8,50 |
| VE3.11 | 2025 11 | 3" | 63 | 80 | 165 | 182 | 330 | 100 | 12,40 |
| VE3.12 | 2025 12 | 4" | 63 | 100 | 175 | 220 | 340 | 118,5 | 19,65 |
