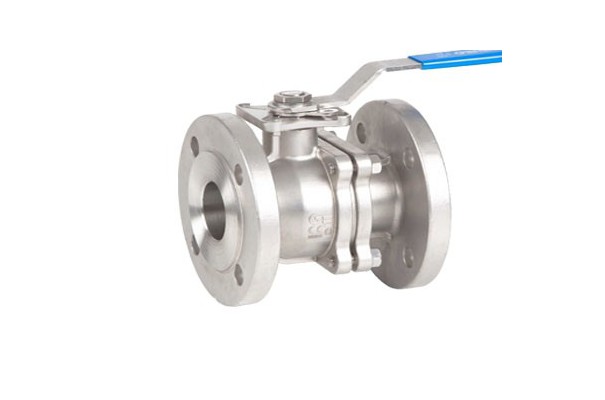

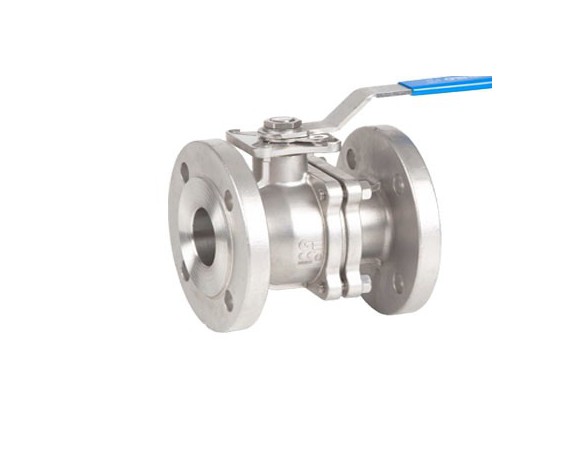

Válvula esfera flangeada inox
Flanges DIN PN40 <= DN50, DIN PN16 > DN50. Válvula de esfera passo total 2 peças
desenho " FIRE SAFE ". montagem direta de atuadores segundo ISO 5211. Corpo em
aço inox CF8M (316), microfusão. Vedantes e juntas em PTFE + 15% Fibra de vidro (FV),
o-ring do eixo em Viton. Dispositivo anti-estático, pressão máxima 40/16 Kgs/Cm2
segundo medida da válvula. Temperatura -30ºC + 180ºC. Comando manual por alavanca.
Qualidade: AISI 316

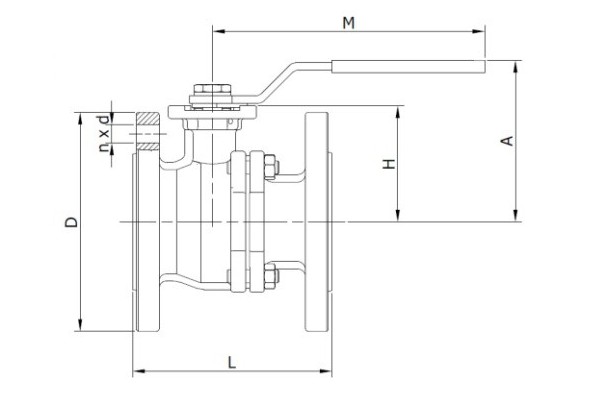

| Código | Ref. | Medida | PN | Dimensões | Peso | |||||
| A | H | L | M | C x C | ISO 5211 | ( Kg ) | ||||
| VEIF.04 | 2528 04 | 1/2" | 40 | 95 | 85 | 115 | 170 | 9 x 9 | F 04 | 2,20 |
| VEIF.05 | 2528 05 | 3/4" | 40 | 105 | 85 | 120 | 170 | 9 x 9 | F04 / F05 | 3,05 |
| VEIF.06 | 2528 06 | 1" | 40 | 116 | 95 | 125 | 170 | 11 x 11 | F04 / F05 | 3,75 |
| VEIF.07 | 2528 07 | 1 1/4" | 40 | 140 | 106 | 130 | 200 | 14 x 14 | F05 / F07 | 5,75 |
| VEIF.08 | 2528 08 | 1 1/2" | 40 | 150 | 110 | 140 | 200 | 14 x 14 | F05 / F07 | 7,00 |
| VEIF.09 | 2528 09 | 2" | 40 | 165 | 118 | 150 | 200 | 14 x 14 | F05 / F07 | 9,50 |
| VEIF.10 | 2528 10 | 2 1/2" | 16 | 185 | 170 | 170 | 380 | 17 x 17 | F07 / F10 | 14,75 |
| VEIF.11 | 2528 11 | 3" | 16 | 200 | 170 | 180 | 380 | 17 x 17 | F07 / F10 | 18,85 |
| VEIF.12 | 2528 12 | 4" | 16 | 220 | 170 | 190 | 380 | 17 x 17 | F07 / F10 | 26,25 |
| VEIF.13 | 2528 13 | 5" | 16 | 250 | 200 | 325 | 520 | 27 x 27 | F10 / F12 | 38,00 |
| VEIF.14 | 2528 14 | 6" | 16 | 285 | 220 | 350 | 620 | 27 x 27 | F10 / F12 | 51,00 |
| VEIF.15 | 2528 15 | 8" | 16 | 340 | 300 | 400 | 700 | 25 x 25 | F12 | 106,7 |
