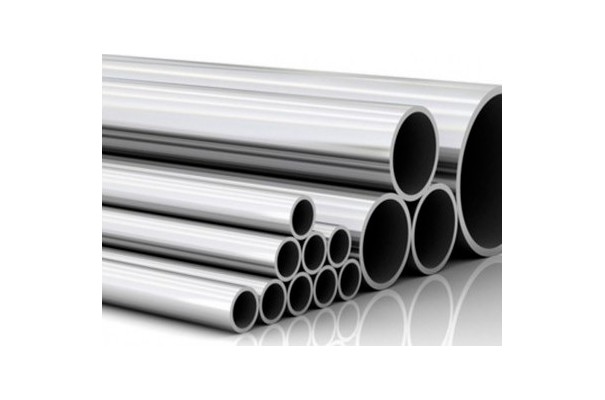

Tubo redondo com costura - gama ASTM Schedule
Qualidade: Aço inox AISI 304L, 316L;
Acabamento: Laminado a quente, baço, esmerilado, escovado, polido
Comprimento: 6.000 mm
Outras medidas, qualidades e acabamentos sob consulta;
As medidas abaixo referidas estão sujeitas a confirmação pela Tubinox;
| Diâmetro Nominal | Peso Teórico dos Tubos Kg/m | ||||||||||||

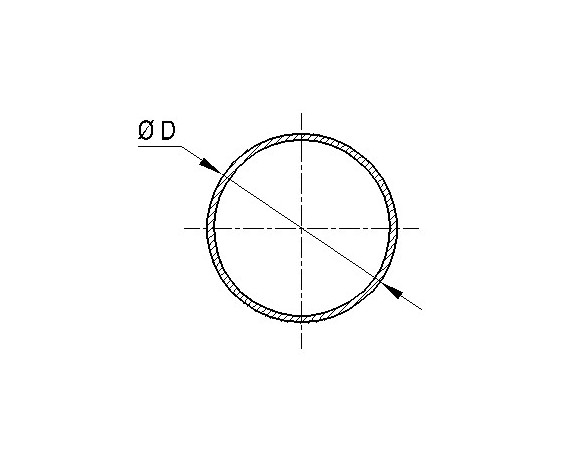

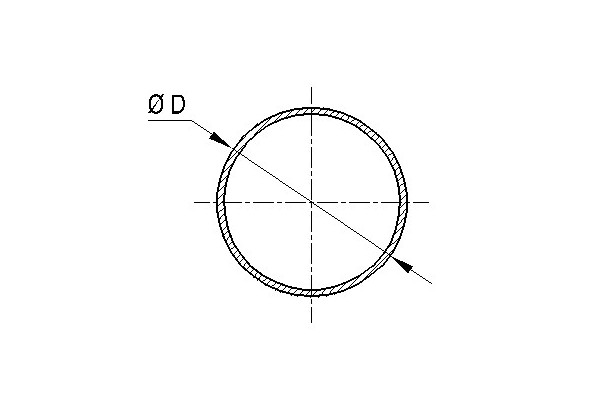

| Ø D (mm) | Schedule 5 S | Schedule 10 S | Schedule 40 S/STD | Schedule 80 S/XS | Schedule 160 S | Schedule XXS | |||||||
| Pol. | mm | Esp. (mm) | Peso Kg/m | Esp. (mm) | Peso Kg/m | Esp. (mm) | Peso Kg/m | Esp. (mm) | Peso Kg/m | Esp. (mm) | Peso Kg/m | Esp. (mm) | Peso Kg/m |
| 1/4" | 13,72 | 1,65 | 0,49 | 2,24 | 0,64 | 3,02 | 0,80 | ||||||
| 3/8" | 17,15 | 1,65 | 0,63 | 2,31 | 0,85 | 3,20 | 1,11 | ||||||
| 1/2" | 21,34 | 1,65 | 0,81 | 2,11 | 1,01 | 2,77 | 1,28 | 3,73 | 1,64 | 4,78 | 1,97 | ||
| 3/4" | 26,67 | 1,65 | 1,03 | 2,11 | 1,30 | 2,87 | 1,71 | 3,91 | 2,23 | 5,56 | 2,94 | 7,82 | 3,70 |
| 1" | 33,40 | 1,65 | 1,31 | 2,77 | 2,12 | 3,38 | 2,54 | 4,55 | 3,28 | 6,35 | 4,29 | 9,09 | 5,53 |
| 1 1/4" | 42,16 | 1,65 | 1,67 | 2,77 | 2,73 | 3,56 | 3,44 | 4,85 | 4,53 | 6,35 | 5,70 | 9,70 | 7,89 |
| 1 1/2" | 48,26 | 1,65 | 1,92 | 2,77 | 3,16 | 3,68 | 4,11 | 5,08 | 5,49 | 7,14 | 7,36 | 10,16 | 9,70 |
| 2" | 60,33 | 1,65 | 2,42 | 2,77 | 3,99 | 3,91 | 5,52 | 5,54 | 7,59 | 8,71 | 11,26 | 11,07 | 13,64 |
| 2 1/2" | 73,03 | 2,11 | 3,74 | 3,05 | 5,34 | 5,16 | 8,76 | 7,01 | 11,58 | 9,52 | 15,14 | 14,02 | 20,70 |
| 3" | 88,90 | 2,11 | 4,58 | 3,05 | 6,55 | 5,49 | 11,46 | 7,62 | 15,5 | 11,13 | 21,66 | 15,24 | 28,10 |
| 3 1/2" | 101,60 | 2,11 | 5,25 | 3,05 | 7,52 | 5,74 | 13,7 | 8,08 | 18,81 | ||||
| 4" | 114,30 | 2,11 | 5,93 | 3,05 | 8,49 | 6,02 | 16,32 | 8,56 | 22,66 | 13,49 | 34,04 | 17,12 | 41,64 |
| 5" | 141,30 | 2,77 | 9,61 | 3,40 | 11,74 | 6,55 | 22,09 | 9,52 | 31,40 | 15,87 | 49,82 | 19,05 | 58,29 |
| 6" | 168,28 | 2,77 | 11,50 | 3,40 | 14,03 | 7,11 | 28,69 | 10,97 | 43,20 | 18,24 | 60,58 | 21,95 | 80,31 |
| 8" | 219,08 | 2,77 | 15,0 | 3,76 | 19,94 | 8,18 | 43,18 | 12,70 | 65,61 | 23,01 | 112,9 | 22,23 | 109,50 |
| 10" | 273,05 | 3,40 | 22,9 | 4,19 | 27,83 | 9,27 | 61,22 | 12,70 | 82,78 | 28,57 | 174,9 | 25,40 | 154,97 |
| 12" | 323,85 | 3,96 | 31,7 | 4,57 | 36,00 | 9,52 | 73,82 | 12,70 | 98,89 | 33,34 | 242,5 | 25,40 | 186,77 |
| 14" | 355,60 | 3,96 | 34,9 | 4,78 | 41,30 | 9,52 | 81,28 | 12,70 | 109,00 | 37,71 | 285,9 | ||
| 16" | 406,40 | 4,19 | 42,0 | 4,78 | 47,29 | 9,52 | 93,21 | 12,70 | 123,29 | 40,49 | 364,85 | ||
| 18" | 457,20 | 4,19 | 47,5 | 4,78 | 53,26 | 9,52 | 105,14 | 12,70 | 139,19 | 45,24 | 459,15 | ||
| 20" | 508,00 | 4,78 | 60,2 | 5,54 | 68,50 | 9,52 | 117,07 | 12,70 | 155,10 | 50,01 | 564,14 | ||
| 24" | 609,60 | 5,54 | 84,16 | 6,35 | 96,33 | 9,52 | 141,12 | 12,70 | 187,07 | 59,54 | 823,66 | ||
