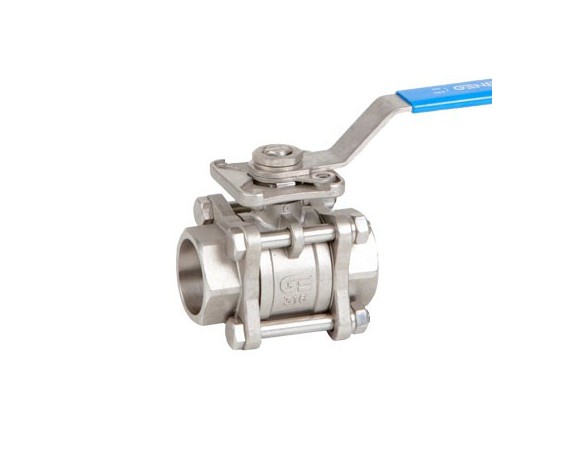

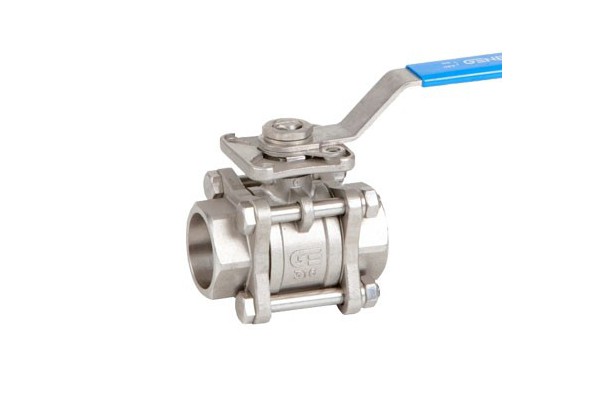

Válvula esfera 3 peças socket weld inox
Válvula de esfera passo total de 3 peças Socket Weld ANSI B 16.11. Construção em aço inox
CF8M (316) microfusão. Juntas e vedantes PTFE+15% FV. O-ring do eixo em Viton, PN 63.
Temperatura -25º + 180ºC. Comando manual por alavanca com sistema de bloqueio e também
montagem direta segundo ISO 5211.
Qualidade: Aço inox AISI 316

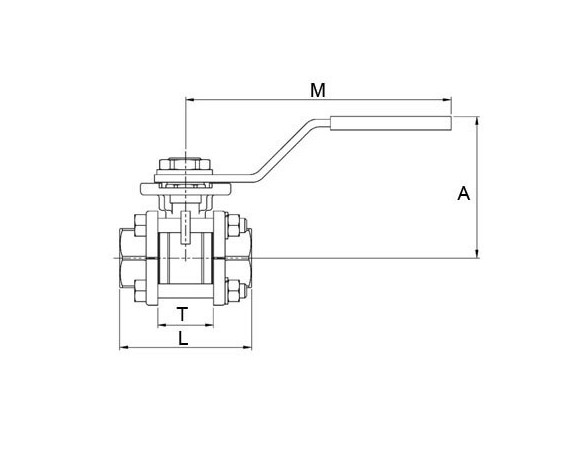

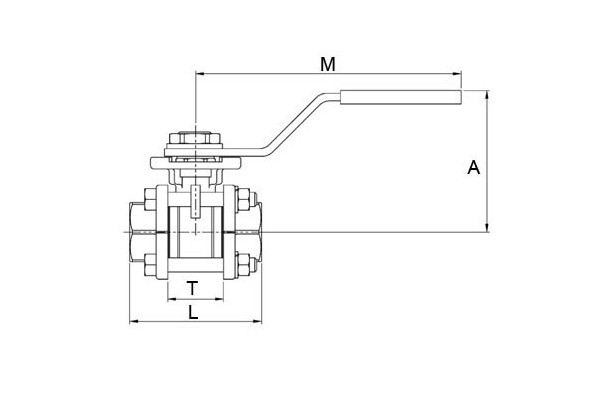

| Código | Ref. | Medida | PN | Ø P | K | Ø S | Dimensões | Peso | ||||||
| A | L | M | T | H | C x C | ISO 5211 | ( Kg ) | |||||||
| VE3SW.02 | 2027 02 | 1/4" | 63 | 11 | 10 | 14,1 | 60 | 47,6 | 112 | 23 | 10 | 9 x 9 | F03 | 0,38 |
| VE3SW.03 | 2027 03 | 3/8" | 63 | 12,7 | 10 | 17,6 | 60 | 47,6 | 112 | 23 | 10 | 9 x 9 | F03 | 0,38 |
| VE3SW.04 | 2027 04 | 1/2" | 63 | 15 | 10 | 21,7 | 60 | 55 | 112 | 24 | 11 | 9 x 9 | F03 / F04 | 0,44 |
| VE3SW.05 | 2027 05 | 3/4" | 63 | 20 | 14 | 27,1 | 70 | 73 | 138 | 30 | 11 | 11 x 11 | F04 / F05 | 0,82 |
| VE3SW.06 | 2027 06 | 1" | 63 | 25 | 14 | 33,8 | 70 | 81 | 138 | 33,5 | 11 | 11 x 11 | F04 / F05 | 1,02 |
| VE3SW.07 | 2027 07 | 1 1/4" | 63 | 32 | 15 | 42,6 | 88 | 91 | 160 | 41,5 | 15 | 14 x 14 | F05 / F07 | 1,78 |
| VE3SW.08 | 2027 08 | 1 1/2" | 63 | 40 | 15 | 48,7 | 94 | 103 | 205 | 51,5 | 15 | 14 x 14 | F05 / F07 | 2,47 |
| VE3SW.09 | 2027 09 | 2" | 63 | 50 | 19 | 61,1 | 100 | 120 | 205 | 63 | 15 | 14 x 14 | F05 / F07 | 3,40 |
| VE3SW.10 | 2027 10 | 2 1/2" | 63 | 65 | 21 | 73,8 | 150 | 155 | 330 | 83,5 | 19 | 17 x 17 | F07 / F10 | 8,80 |
| VE3SW.11 | 2027 11 | 3" | 63 | 80 | 24 | 89,8 | 165 | 182 | 330 | 100 | 19 | 17 x 17 | F07 / F10 | 12,35 |
| VE3SW.12 | 2027 12 | 4" | 63 | 100 | 35 | 115,5 | 175 | 229 | 340 | 118,5 | 19 | 17 x 17 | F07 / F10 | 19,60 |
