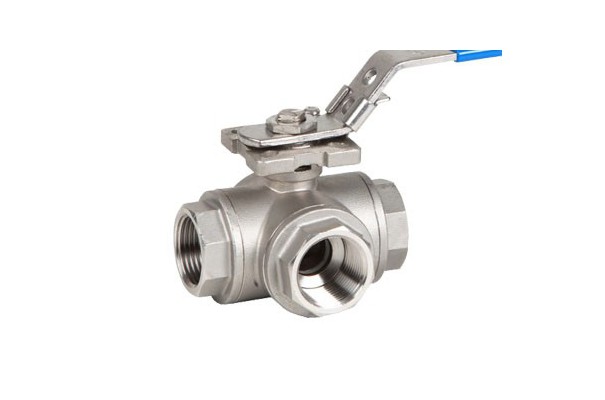

Válvula esfera 3 vias roscada tipo " L " inox
Válvula de esfera em " L ", de três vias, passo reduzido. Construção em aço inox AISI 316 CF8M.
Extremos roscados segundo ISO 7-1 (EN 10226-1). Quatro vedantes PTFE+15% FV. Junta do
eixo em PTFE, o-ring do eixo em Viton, Dispositivo anti-estático ( esfera-eixo-corpo ). PN 63.
Temperatura -25º + 180ºC. Comando manual por alavanca com sistema de bloqueio e também
montagem de atuador direto segundo ISO 5211.
Qualidade: Aço inox AISI 316

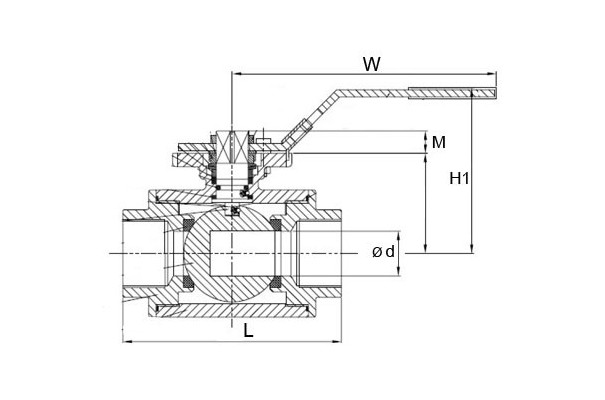

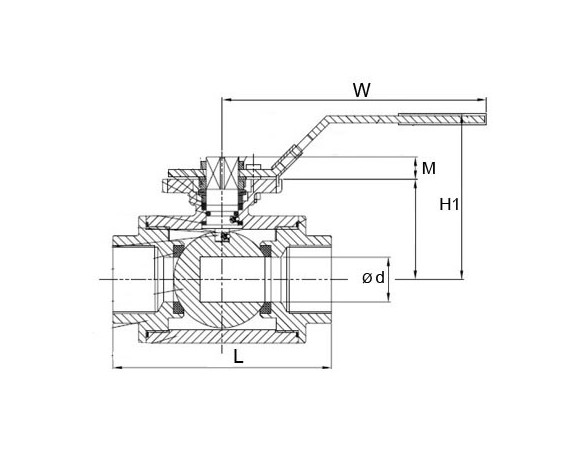

| Código | Ref. | Medida | PN | d | Dimensões | Peso | |||||||
| L | H | H1 | W | M | F | C x C | ISO 5211 | ( Kg ) | |||||
| VE3L.02 | 2040 02 | 1/4" | 63 | 9,5 | 75 | 37 | 66 | 130 | 7 | 37 | 9 x 9 | F03 / F04 | 0,63 |
| VE3L.03 | 2040 03 | 3/8" | 63 | 11 | 75 | 37 | 66 | 130 | 7 | 37 | 9 x 9 | F03 / F04 | 0,67 |
| VE3L.04 | 2040 04 | 1/2" | 63 | 12 | 75 | 37 | 65 | 130 | 7 | 37 | 9 x 9 | F03 / F04 | 0,70 |
| VE3L.05 | 2040 05 | 3/4" | 63 | 15 | 85 | 41 | 72 | 161 | 7 | 42 | 11 x 11 | F04 / F05 | 0,95 |
| VE3L.06 | 2040 06 | 1" | 63 | 20 | 100 | 47 | 77 | 161 | 7 | 50 | 11 x 11 | F04 / F05 | 1,40 |
| VE3L.07 | 2040 07 | 1 1/4" | 63 | 25 | 122 | 56 | 92 | 203 | 7 | 61 | 14 x 14 | F05 / F07 | 2,90 |
| VE3L.08 | 2040 08 | 1 1/2" | 63 | 32 | 131 | 60 | 96 | 203 | 12 | 65 | 14 x 14 | F05 / F07 | 3,60 |
| VE3L.09 | 2040 09 | 2" | 63 | 40 | 158 | 71 | 107 | 203 | 12 | 79 | 14 x 14 | F05 / F07 | 6,25 |
| VE3L.10 | 2040 10 | 2 1/2" | 63 | 49 | 178 | 95 | 135 | 254 | 14 | 89 | 17 x 17 | F07 / F10 | 8,95 |
